Ruimtebesparende Inpassingstechnieken

Hoe benut je meest effectief de ruimte in de overvolle ondergrond?

Energie- en nutsinfrastructuur aanleggen is een steeds complexere uitdaging. Onder invloed van de groeiende behoefte en diversiteit aan infrastructuur raakt de ondergrond op veel plaatsen overvol. Tegelijkertijd stellen we meer en meer integrale eisen aan de leefomgeving: terwijl we steeds meer bekabeling voor elektriciteit nodig hebben, willen we ook warmtenetten aanleggen, en is wateropslag nodig voor het klimaatbestendig maken van de stad. Hoe maken we ruimte voor al deze opgaven, in zowel de onder- als bovengrond? Om deze kwestie te beantwoorden wordt in Koppelkansen gewerkt aan de ontwikkeling van ruimtebesparende inpassingstechnieken.

Naast de technische oplossingen, ontwikkelen we een breed en gedragen waardenkader voor de beoordeling van nieuwe inpassingstechnieken. Het kader toetst op conventionele criteria als veiligheid, toegankelijkheid, betaalbaarheid en bewezen technologie. Maar ook op zaken als ruimtewinst boven- en ondergronds, gezondheid en welzijn van omwonenden, vitaliteit van het grond en water systeem, en vermeden kosten in beheer en onderhoud. De verbreding van het perspectief die hiermee ontstaat, opent niet alleen deuren voor efficiënter en meervoudig ruimtegebruik, maar is ook een basis voor verdergaande samenwerking tussen gemeente en netbeheerders.

Uitgewerkte inpassingstechnieken

Binnen Koppelkansen is gekozen voor een aantal ruimtebesparende inpassingstechnieken die al worden toegepast door het eigen partnernetwerk. Doordat de nodige kennis en praktijkervaring al grotendeels beschikbaar is, maakt dat adoptie kansrijk.

Inpassingstechnieken2

Mantelbuizen

Een inpassingstechniek waarbij meerdere typen infrastructuur in een enkele centrale buis worden gelegd. De buizen worden specifiek ontworpen om op een veilige manier dicht gebundeld te kunnen leggen.

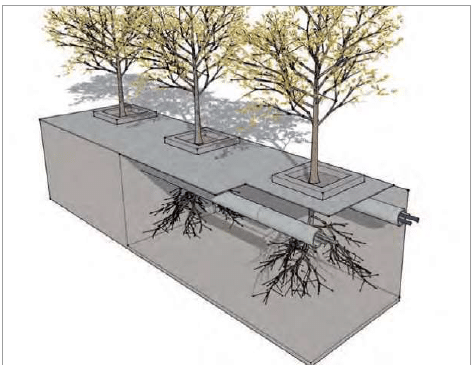

Figuur 2: Een mantelbuis met kabels en leidingen gebundeld onder een rij bomen (https://www.bodemplus.nl/opgaven/gezonde-slimme-stad/voorbeeld/)

Kabels en leidingen onder bomen

Hier worden kabels en buizen in de ondergrondse ruimte boven het wortelstelsel gelegd; een techniek met eigen voor- en nadelen die ruimte efficiënter wordt benut in gevallen waar die beperkt beschikbaar.

Inpassingstechnieken1

Gestapelde aanleg

Een techniek waarbij soorten kabels en buizen infrastructuur in een gewogen volgorde boven elkaar worden ingelegd. Hierdoor hoeft er in een minder groot gebied gegraven te worden en blijft er zijwaarts ruimte beschikbaar.

Inzichten uit de praktijk

We delen hier enkele waardevolle inzichten die zijn voortgekomen uit het werken met ruimtebesparende inpassingstechnieken in de praktijkcases van Koppelkansen.

Evalueer de meerkosten van techniekinnovaties in een kader van meervoudige waardecreatie

Om ruimtebesparende technieken toe te passen, moet dieper in de ondergrond worden ingegraven. Dat betekent een duurdere operatie in vergelijking met de reguliere aanleg. Zo moeten bij verdiepte aanleg bijvoorbeeld damwanden worden geplaatst, en kan de netbeheerder bij calamiteiten de kabels niet opgraven, het aanleg en beheerproces is daardoor bewerkelijker. Wanneer we deze meerkosten bekijken in het bredere (en langere) perspectief van meervoudige waardecreatie, kunnen we de hogere kosten van aanleg en beheer wellicht in balans brengen met de gerealiseerde meerwaarde voor klimaatadaptatie en biodiversiteit.

In de praktijkcases van Koppelkansen worden momenteel de kosten en baten onderzocht voor aanleg op diverse dieptes van de uitgewerkte technieken. De volgende stap is om een Maatschappelijke Kosten & Baten Analyse (MKBA) te laten maken.

Borging is nodig voor toepassing van succesvolle innovaties

Om de beoogde inpassingstechnieken generiek beschikbaar te maken voor toepassing, is borging van de technieken nodig in het beleid van de gemeente (WIOR NR) en netbeheerder. Koppelkansen ligt op koers om dit eind 2023 te realiseren.

Commiteer aan de systeemverschuiving die de adoptie van innovaties impliceert

Aan het voorgaande punt zien we dat, hoe groter het commitment is van alle betrokken partijen, en hoe meer systeeminnovaties in gezamelijkheid worden ontwikkeld, hoe sneller en effectiever de innovaties tot waarde kunnen komen.

Cases gezocht!

Heb je een praktijkcase waarin de uitrol van deze technieken een rol speelt, en wil je bijdragen aan de doorontwikkeling en ondersteunende instrumenten?

Mail ons, we komen graag met je in contact!
